Pielāgota rullīšu formēšanas mašīna

Modelis: YX35-35/YX45-45
Pakalpojums: pielāgots{0}}konfigurēts jums
Platums: 35/45 mm
Atloka: 35/45 mm
Lūpa: 6 mm
Biezums: 1,2/1,5
Galvenā funkcija: automātiska∣augsta{0}}efektivitāte∣liela-ātruma∣pielāgošana

Ievads

Pielāgota rullīšu formēšanas mašīna̶-̶Izveidojiet efektīvu ražošanas dzinēju saviem ekskluzīvajiem profiliem

Vai esat noguris no kompromisiem par standarta profiliem, kas neatbilst jūsu nozares unikālajām vajadzībām? Vai esat neapmierināts ar neefektīvu pēc{0}}apstrādi un nekonsekventu precizitāti? Mūsu pielāgotā ruļļu formēšanas iekārta ir izstrādāta, lai atrisinātu šos sāpīgos punktus,-pārvēršot jūsu profila dizainus augstas-kvalitātes, masveidā-ražotā realitātē ar nepārspējamu efektivitāti un precizitāti.

Funkcijas

① Pielāgoti risinājumi: izstrādāti atbilstoši jūsu prasībām

mēs ne tikai "pielāgojam" standarta mašīnas. Mēs pielāgojam katru galveno komponentu:

● Īpaši izgatavoti rullīši un presformas, kas izstrādātas, lai atbilstu jūsu profila unikālajām līknēm, biezumam un pielaidēm (precizitāte līdz ±0,02 mm).

● Elastīgu materiālu saderība: nemanāmi apstrādā alumīniju, nerūsējošo tēraudu, cinkota tērauda stieņus{0}}nav nepieciešams atsevišķs aprīkojums.

● Izvēles integrētās funkcijas: var pievienot iebūvētus caurumošanas, griešanas un metināšanas moduļus, lai novērstu pēc{0}}ražošanas posmus, samazinot izpildes laiku par 30% vai vairāk.

② Augsta{0}}Efektivitāte un precizitāte: palieliniet savu ražošanas potenciālu

Mūsu pielāgotās velmēšanas mašīnas apvieno progresīvas tehnoloģijas ar izturīgu dizainu, lai nodrošinātu konsekventu, ātrdarbīgu{0}}ražošanu:

◆ CNC servo{0}}vadāmas sistēmas: nodrošiniet atkārtojamu precizitāti tūkstošiem vienību-ne vairāk dārgu pārstrādes darbu vai partiju neatbilstību.

◆ Vienas-pārejas veidošanas iespēja: sarežģīti profili, kuriem kādreiz bija nepieciešamas 3+ apstrādes darbības, tagad tiek pabeigti vienā piegājienā, palielinot izvadi par 50%, salīdzinot ar tradicionālajām metodēm.

◆ Viedais vadības panelis: intuitīvais HMI interfeiss ļauj jūsu komandai iestatīt parametrus, pārraudzīt ražošanu un novērst problēmas reāllaikā,{0}}samazinot dīkstāves un apmācības izmaksas.

Tehniskie parametri

NĒ.	ITEM	SPECIFIKĀCIJA
1	Kopējais izmērs	(garums)20m x (platums)0,8mx (augstums)1,5m
2	Svars	4.5T
3	Materiāls	Cinkota tērauda sloksne
4	Purlina specifikācija	Platums: 35/45 mm Atloka: 35/45 mm Lūpa: 6 mm Biezums: 1,2/1,5 mm
5	Galvenais motora tips:	Frekvences motors
6	Motora jauda	7,5 kW
7	Veidošanās ātrums	18m/min
8	Galvenā veltņu stacija	18 Grupas Veltņi

Profila rasējums

Profile Drawing of Custom Roll Forming Machine 1

Profile Drawing of Custom Roll Forming Machine

Mašīnu sastāvdaļas

Machine Components of Custom Roll Forming Machine

Plūsmas diagramma

Decoiler → Vadītājs un izlīdzināšana → Rullēšanas ierīce → Fly Saw griešana → Produkta atbalsta tabula

Flow chart of Custom Roll Forming Machine

Produkta detaļas

1) Decoiler

● Draivera veids: manuāls
● Ietilpība Svars: 1,5T
● Iekšējais diametrs: ¢500-¢600mm
● Ārējais diametrs: 1600 mm

Decoiler of Custom Roll Forming Machine

2) Regulējama rokasgrāmata

● To izmantoja, lai padarītu materiālu plakanu pirms ievadīšanas ruļļu formēšanas mašīnā.

3) Ritošā formēšanas sistēma

● Galvenais motors: frekvences motors

● Jauda: 7,5KW

● Veidošanas ātrums: 18m/min

● Ruļļa materiāls: GCr15

● Stacijas: 24

● Galvenās vārpstas materiāls: 45#

● Galvenās vārpstas diametrs: ø60mm

Roll forming Device of Custom Roll Forming Machine

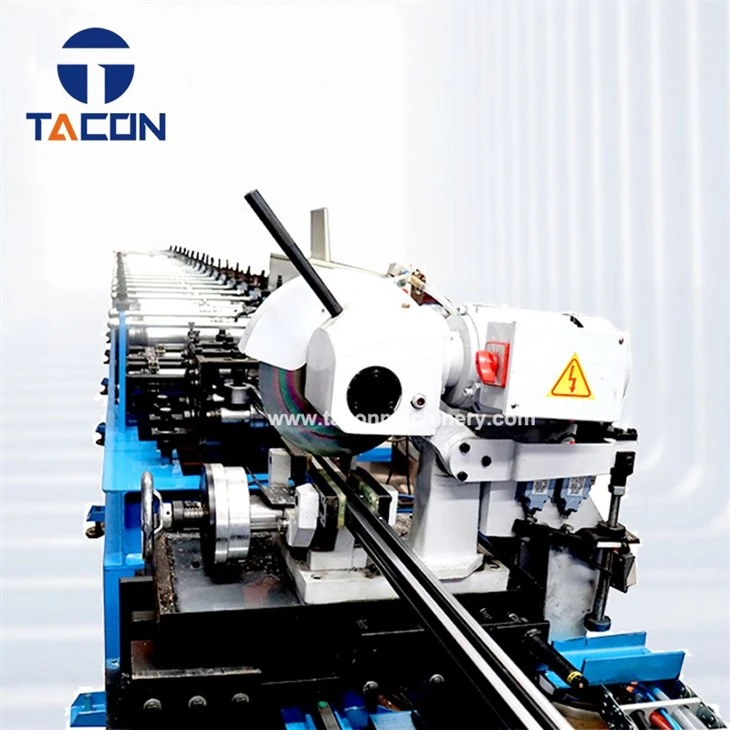

4) Lidojošā zāģa griešana

● Griešanas veids: Lidojošā zāģa griešana

● Hidrauliskā jauda: 3,0 kW

5) PLC vadības sistēma

● Spriegums: 380V 3 fāze 50Hz

● Garuma pielaide: +/- 2mm

6) Produkta atbalsta rāmis

● Produkta atbalsta tabula: 3MX2
