Ievads

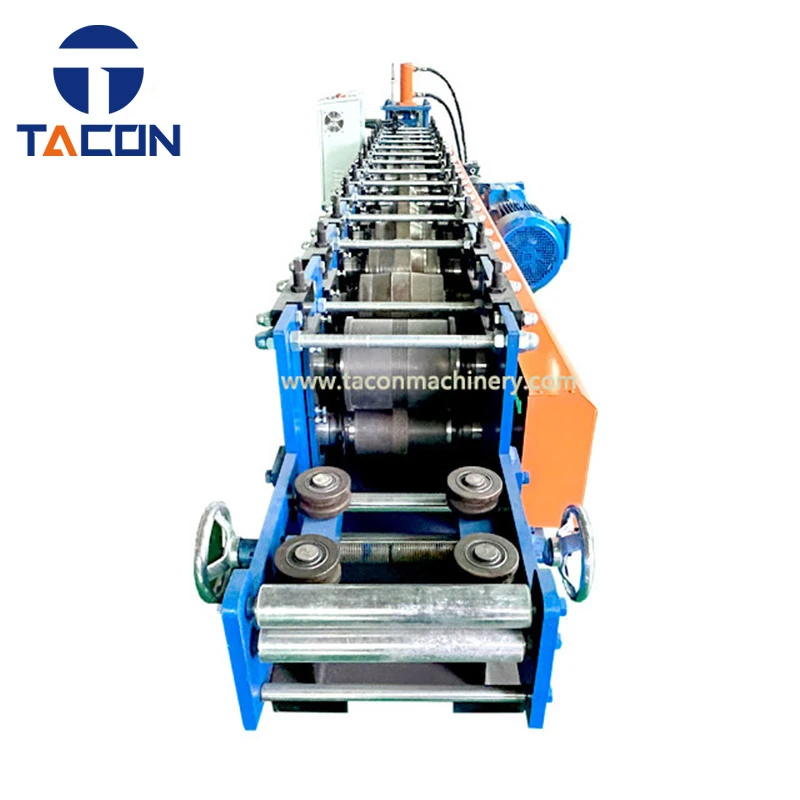

TACON ražotā kanālu rullīšu formēšanas mašīna (pazīstama arī kā omega ruļļu formēšanas mašīna vai Flipped{0}}edge U-formas tērauda ruļļu formēšanas mašīna) ir specializēta iekārta, kas izmanto daudzkārtēju veltņu nepārtrauktas aukstās lieces formēšanas procesu. Tas var efektīvi izgatavot metāla profilus ar omega-formas-šķērsgriezumu. Šai iekārtai ir būtiskas priekšrocības, piemēram, viena-gabala formēšana, augsts materiālu izmantošanas līmenis un ātrs ražošanas ātrums. Tas ir īpaši piemērots liela mēroga-sērijveida ražošanas prasībām būvniecības un lauksaimniecības jomās. Tas var stabili apstrādāt dažādus metāla materiālus, piemēram, auksti velmētas, karsti velmētas spoles un cinkotas tintes, kuru biezums ir 0,5–2,0 mm, pilnībā apmierinot klientu dažādās ražošanas vajadzības.

Pieteikums

Omega-formas šķērsgriezums-ar apgrieztu{2}}malu U-formas tēraudi ar novatorisku šķērsgriezuma-konstrukciju, pateicoties lieliskajai slodzes-nestspējai un vienkāršai konstrukcijai, tagad ir kļuvuši par iecienītāko materiālu tērauda konstrukciju un lauksaimniecības iekārtu celtniecībā. Īpaši modernās lauksaimniecības siltumnīcās šāda veida tērauds ir guvis plašu pielietojumu, un tā konstrukcijas uzticamība un ekonomiskā efektivitāte ir pilnībā pārbaudīta.

Application of channel roll forming machine

Funkcijas

Pielāgotās Flipped{0}}edge U-tērauda ruļļu formēšanas mašīnas priekšrocības ir šādas:
1) Pilnīga automātiskā vadība: PLC ciparu vadības sistēma, kas nodrošina automātisku griešanu ar garuma precizitāti ±1,0 mm. Skārienekrāna saskarne atbalsta parametru iepriekšēju iestatīšanu.
2) Efektīva ražošana: izmantojot nepārtrauktu velmēšanas procesu, formēšanas ātrums var sasniegt 20 metrus minūtē. Ražošanas efektivitāte ir vairāk nekā 10 reižu augstāka nekā tradicionālajam štancēšanas procesam, īpaši piemērots liela apjoma-pasūtījumiem.

Tehniskie parametri

NĒ.	ITEM	SPECIFIKĀCIJA
1	Kopējais izmērs	(garums) 6,0 x (platums) 1,1 x (augstums) 1,5 m
2	Svars	3.5T
3	Materiāls	auksti velmēta spole, karsti velmēta spole, cinkota spole
4	Profila izmēri	Platums: 45 mm Atloka: 45 mm Lūpa: 25 mm Biezums: 0,5-2,0 mm
5	Galvenais motora tips:	Frekvences motors
6	Galvenā motora jauda	7,5 kW
7	Veidošanās ātrums	10-20m/min
8	Galvenā Roller stacija	14 Grupas Veltņi

Profila rasējums

Profile Drawing of Channel Roll Forming Machine

Mašīnu sastāvdaļas

Machine Components of Channel Roll Forming Machine 1

Plūsmas diagramma

Manuālais atsvaidzinātājs→ Ievadrullītis+ Vadošie rullīši→ Velmēšanas formēšanas sistēma→ Hidrauliskā griešana→ Produkta atbalsta rāmis

Produkta detaļas

1) Decoiler
● Driver tips: Manual
● Ietilpība Svars: 3,0T
● Iekšējais diametrs: ¢480-¢540mm
● Ārējais diametrs: 1300 mm

2) Regulējama rokasgrāmata

3) Rullēšanas mašīna
● Galvenais motors: frekvences motors
● ar reljefu
● Jauda: 7,5KW
● Veidošanas ātrums: 10-20m/min
● Ruļļa materiāls: GCr15
● Stacijas: 14
● Galvenās vārpstas materiāls: 45#
● Galvenās vārpstas diametrs: ø60mm

Roll forming Machine of channel roll forming machine

4) Hidrauliskā griešana

● Griešanas veids: hidrauliskā griešana

● Hidrauliskā jauda: 3.0KW

● Griezēja materiāls: Cr12

Hydraulic cutting of channel roll forming machine

5) PLC vadības sistēma

● Spriegums: 415V 3 fāze 50Hz

● Garuma pielaide: +/- 2mm

● PLC izmērs: 700 mm(G)x1000mm(H)x300mm(W)

● Plc Ražotājs: Panasonic

● Frekvence: DELTA

● Hidrauliskā vērtība: Pekina Huade

● Cilindrs: TAIWEI

● Caurule: Omar

● Skārienekrāns: WEINVIEW

● Kodētājs: Omron

PLC Control System of channel roll forming machine

6) Produktu atbalsta tabula
● Produkta atbalsta galds: 3 gab. (6 m)
